관계형 데이터 모델링 2 (논리적 데이터 모델링)



Mapping Rule

= er diagram으로 표현한 것을 관계형 데이터베이스에 맞는 형식으로 전환할 때 사용할 수 있는 방법론

아래 그림과 같이 전환하면 됨





---



1. Entity와 Attribute를 테이블과 칼럼으로 맵핑하기









---

2. Relationship을 PK와 FK로 맵핑하기



가장 중요한 것: Cardinality



---



1 대 1 관계를 추가하기 위해 휴먼자 entity를 추가함.



수정한 er diagram







2-1. [1 : 1 관계의 처리] 저자와 휴먼 저자와 사이에 누구에게 pk, fk를 줘야 하는가?



누가 누구에게 종속되어 있나 생각해보자



ex.

저자는 휴먼 저자와 상관없이 값을 추가할 수 있다 (O)

휴먼 저자는 존재하는 저자로만 값을 추가할 수 있다 (O) = 휴먼 저자는 저자에게 의존할 수 있다.

휴먼 저자는 저자와 상관없이 값을 추가할 수 있다 (X)



의존하는 테이블 = 자식 테이블 - fk 지정 - author_id에게 fk를 줌

의존 안 해도 되는 테이블 = 부모 테이블 - pk 지정



author에게 dormant는 없을 수도 있음 - optional

dormant에게 author는 반드시 있어야 함 - 필수









---



2-2. [1 : N 관계의 처리] 댓글과 글, 저자와 댓글



1. comment에 "댓글이 작성된 글의 아이디와 댓글을 쓴 저자의 아이디" 칼람을 추가한다.

칼람을 추가한 comment의 테이블. 추가한 칼람은 당연히 fk로 채택







topic에게 코멘트는 option

코멘트에게 topic은 필수



&



저자에게 코멘트는 option

코멘트에게 저자는 필수







---



2-3. [N : M 관계의 처리] 저자와 글

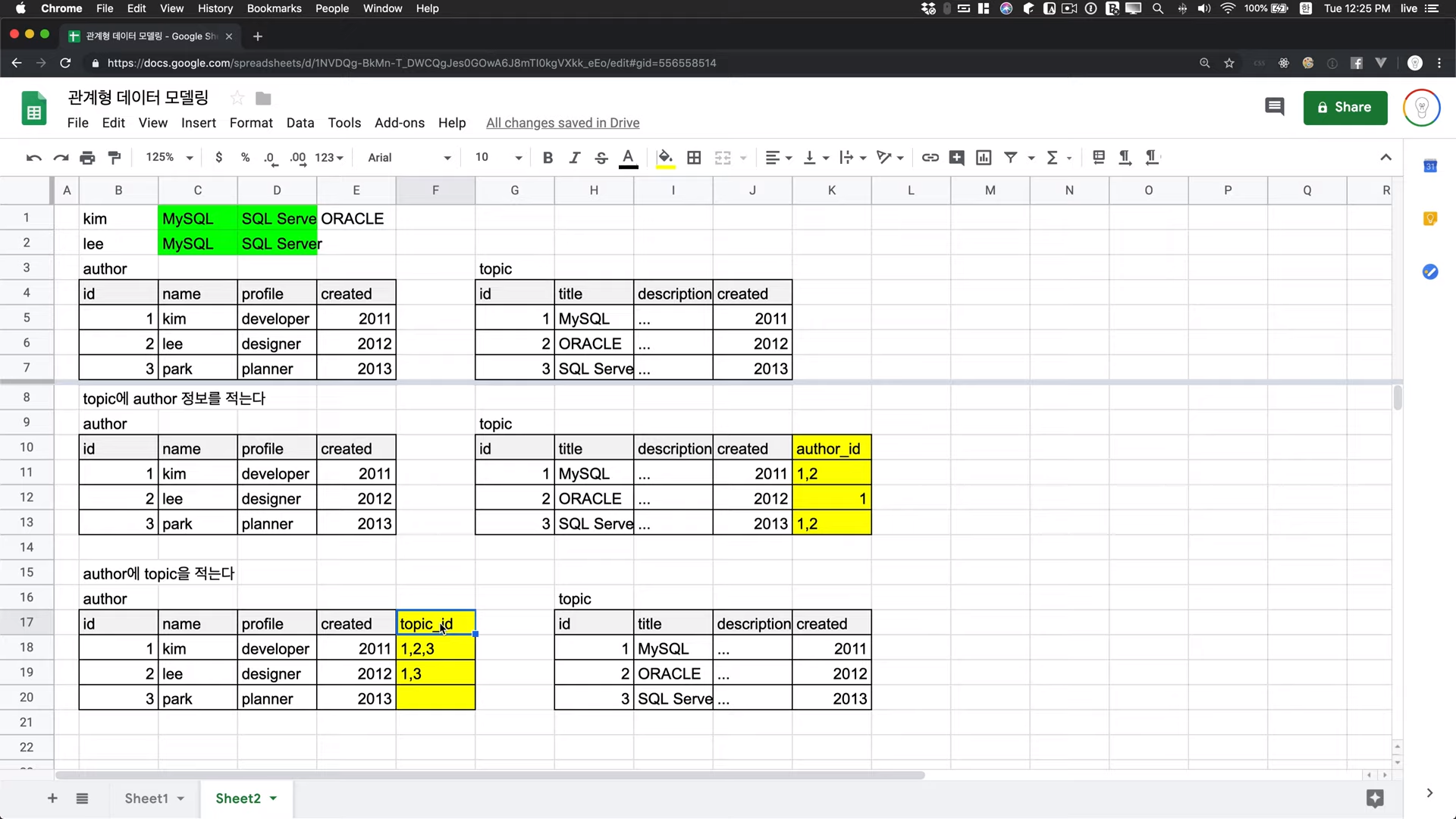

1. 먼저 topic에 author 정보를 적는다.

author_id 칼람을 추가해서 표를 만들어 보자.



문제점 -> 한 항목에 값이 여러 개가 들어가는 문제점 발생



2. author에 topic 정보를 적어본다

topic_id 칼람을 추가해서 표를 만들어 본다.







문제점 -> 한 항목에 값이 여러 개가 들어가는 문제점 발생



해결책- 중재자 역할의 mapping table이 필요함



Mapping table



각각의 글은 누가 썼고, 그 저자는 누군지 알 수 있는 매핑 테이블을 만들자

write 테이블:





n:m 관계 -> 매핑 테이블이 있겠구나!



매핑 테이블의 __author_id, topic_id를 pk이자 fk로 지정하면 된다



저자는 글을 작성 안 할 수도 있으니 옵션

작성했다면 저자는 반드시 있어야 되니 필수



결과:
